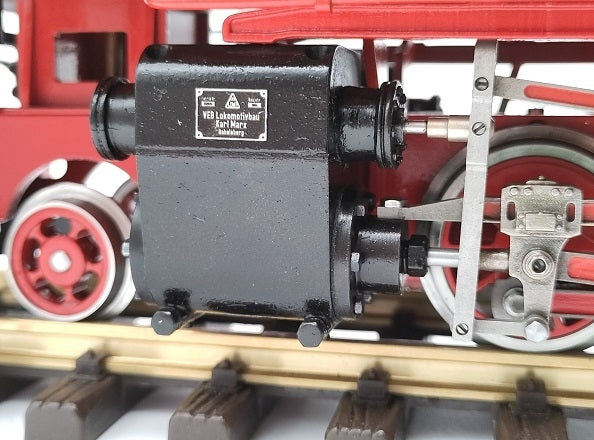

Zylinderbausatz (2 Stück) – Dampfzylinder für Eigenbau / Echtdampf

Zylinderbausatz bestehend aus 2 Dampfzylindern inkl. Kolben, Schrauben und Dichtungen. Geeignet als Ersatzteil oder für den Eigenbau / Umbau einer Echtdampflok.

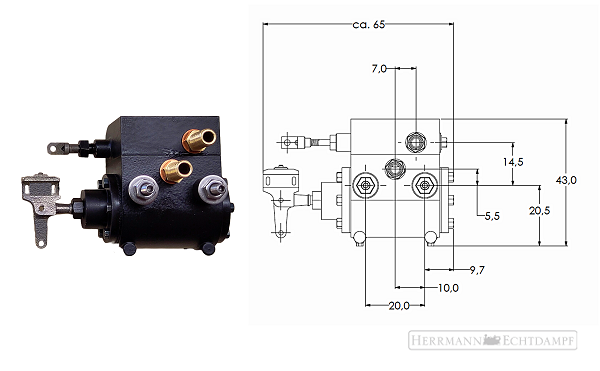

Technische Daten

• Bohrung: 14 mm
• Hub: 17 mm

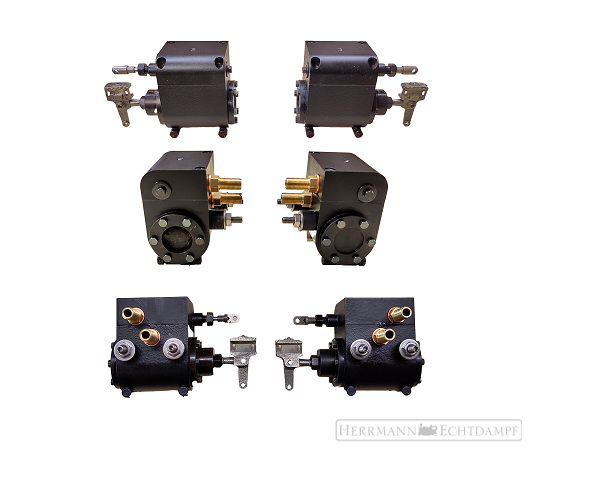

Optional verfügbar: Ausführung mit automatischer Zylinderentwässerung (bereits angelötet). Bitte Ausführung gemäß Artikelbildern wählen.

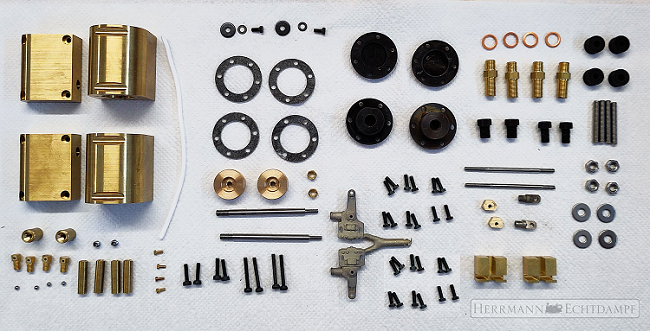

Lieferumfang

• 2x Zylinder
• 2x Schieberkasten
• 2x Rotgusskolben
• 2x Kolbenstange
• 2x Kreuzkopf
• 2x Zylinderdeckel vorne
• 2x Zylinderdeckel hinten
• 2x Muschelschieber mit Mitnehmer
• 2x Schieberstange
• 4x Stopfbuchsenschrauben
• 4x Zylinderdeckeldichtungen (z. B. Art.-Nr. 812097)
• 8x Schieberkastenschrauben
• 12x Zylinderdeckelschrauben
• PTFE-Schnur 1,0 mm für Stopfbuchsendichtung
• PTFE-Schnur 2,0 mm für Kolben
• Kautschuk-Dichtmasse für den Schieberkasten

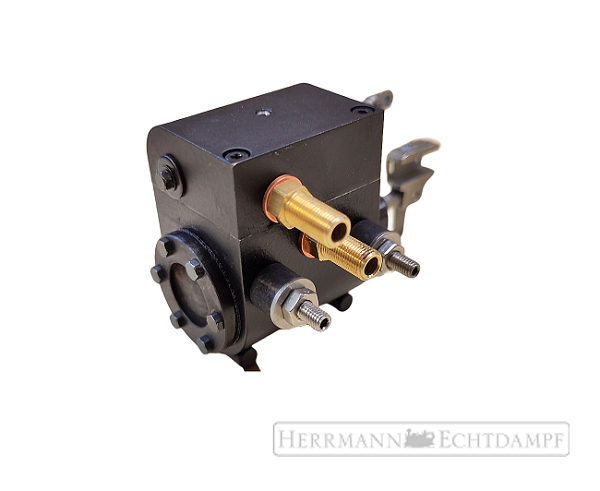

• 4x Anschlussverschraubung M5 x 0,5 für Zu-/Abdampf
• Kupferdichtungen für Anschlussverschraubung
• 4x Gewindestange M3 zur Befestigung am Rahmen
• 4x Mutter für Gewindestange M3
• 4x Abstandshalter

Hinweise

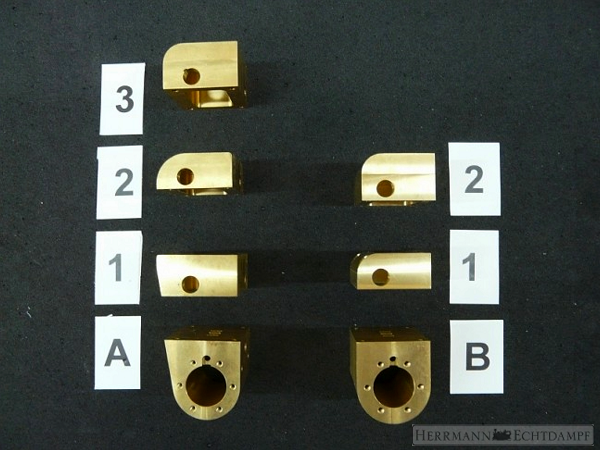

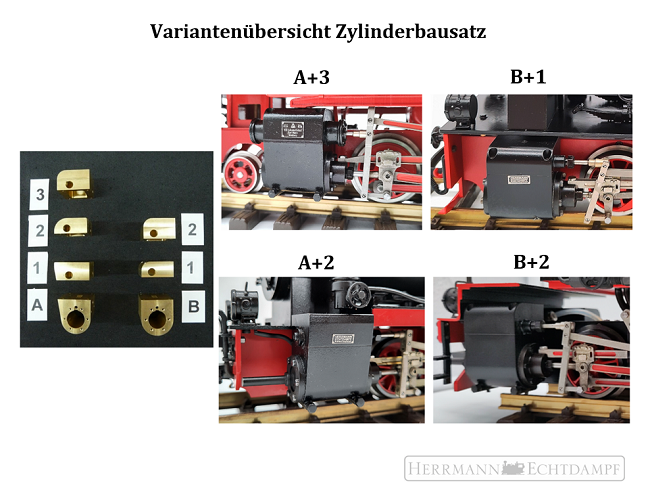

• Ausführungen: unterschiedliche Varianten verfügbar (siehe Artikelbilder)
• Für den Einbau sind saubere Ausrichtung und Dichtheitsprüfung erforderlich
