Wasserstandanzeiger für Dampfkessel – 5 mm Duranglasrohr, M5×0,5

Hochwertiger Wasserstandanzeiger für Dampfkessel im Echtdampf-Modellbau. Der Wasserstandanzeiger dient der kontinuierlichen Überwachung des Wasserstands im Dampfkessel und ist ein wichtiges Sicherheits- und Kontrollinstrument für den zuverlässigen Betrieb von Echtdampfmodellen.

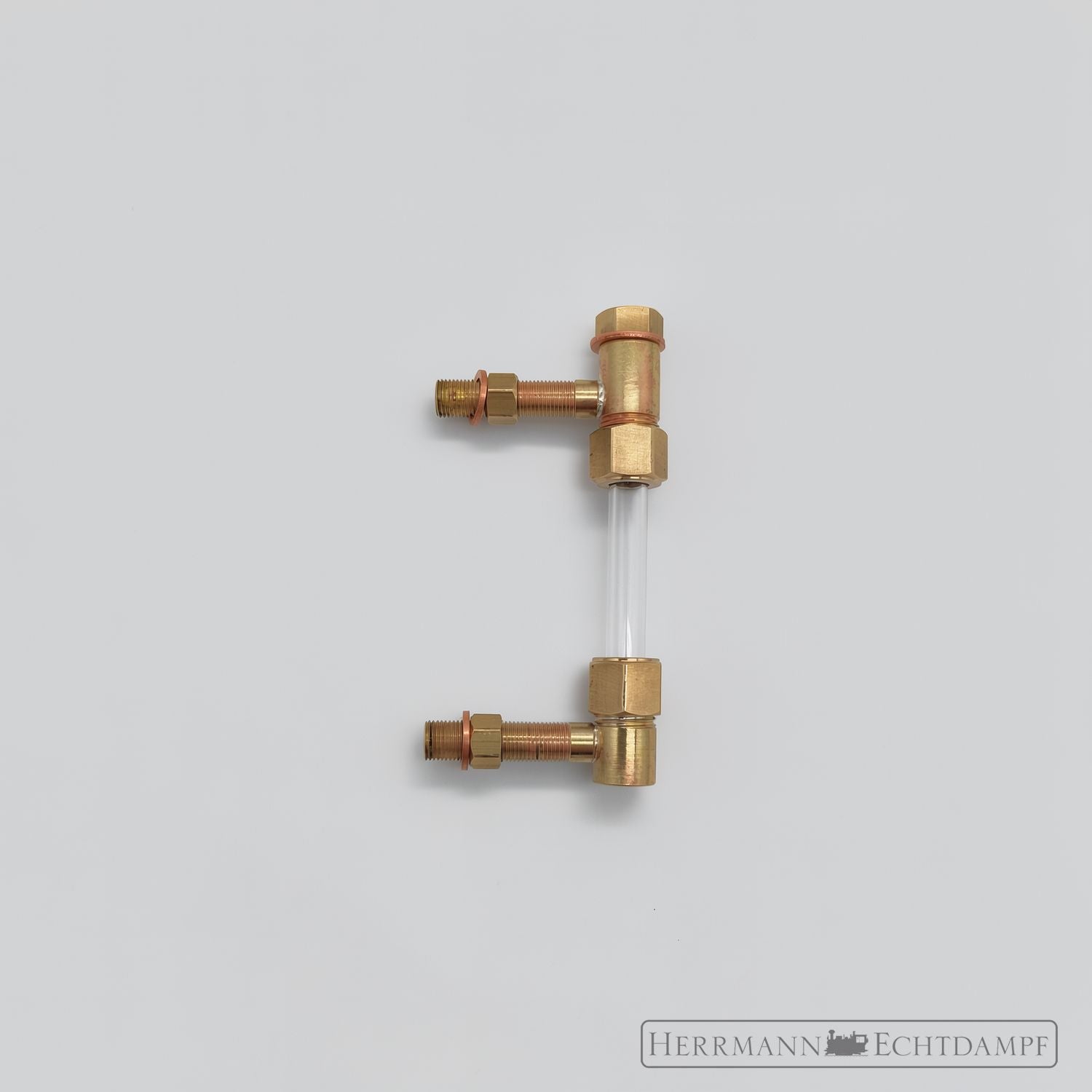

Das Bauteil ist aus Messing gefertigt und mit einem Duranglasrohr Ø 5 mm sowie Silikon-O-Ringen ausgestattet. So lässt sich der Wasserstand im Kessel jederzeit sicher ablesen. Zwei Anschlussgewinde M5 x 0,5 ermöglichen die Montage am Dampfkessel. Für den Anschluss eines Nachspeiseventils ist zusätzlich ein Gewinde M6 x 0,75 vorhanden.

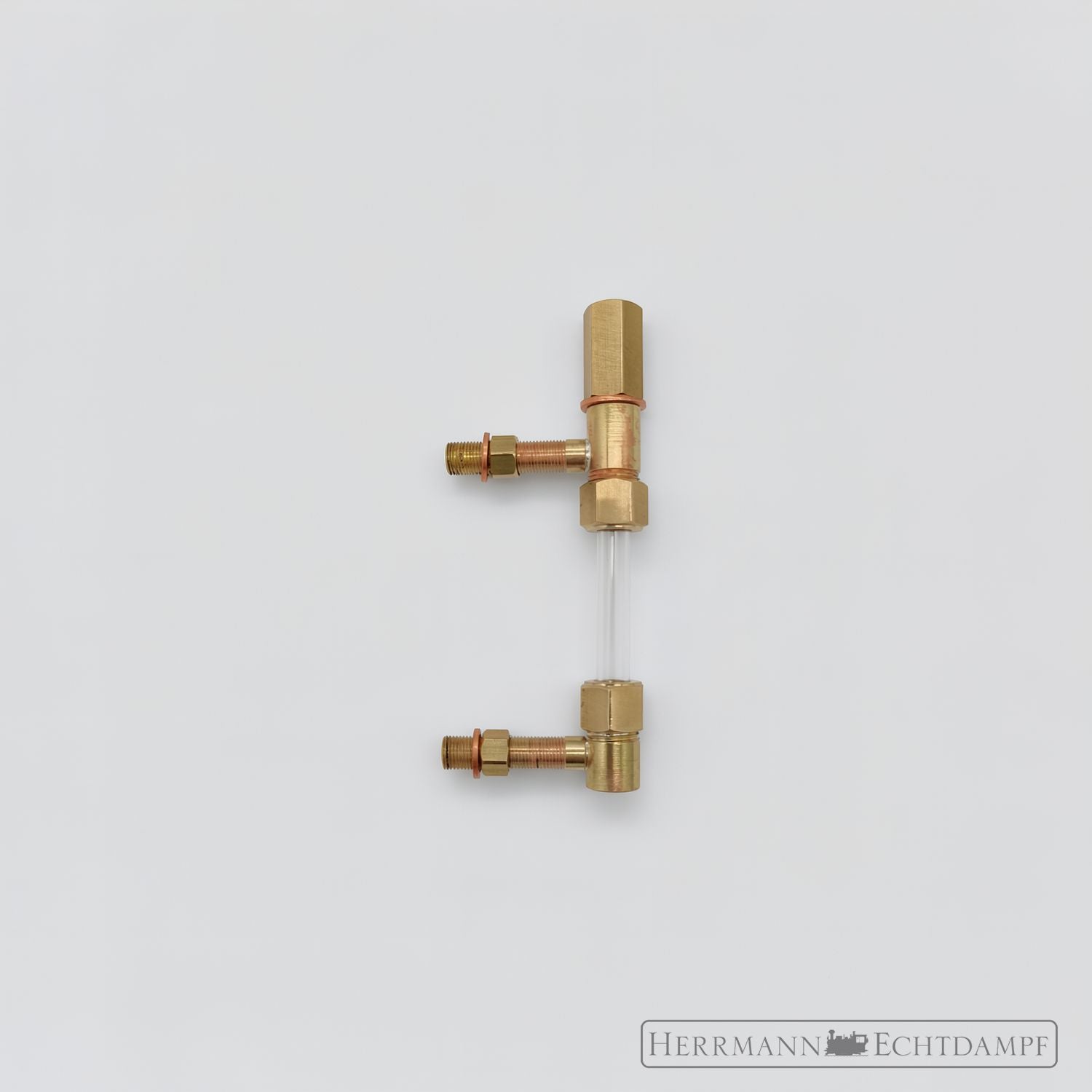

Optional kann der Wasserstandanzeiger mit einem Nachspeiseventil kombiniert werden. Ebenfalls erhältlich sind passende Einlötbuchsen für Bohrungsdurchmesser Ø 7 mm für den Kesselbau.

Technische Daten

• Material: Messing
• Kesselanschlussgewinde: 2 x M5 x 0,5
• Anschlusslänge: ca. 20 mm
• Anschlussgröße für Nachspeiseventil: M6 x 0,75
• Glasrohr: Duranglasrohr Ø 5 mm
• Dichtungen: Silikon-O-Ringe

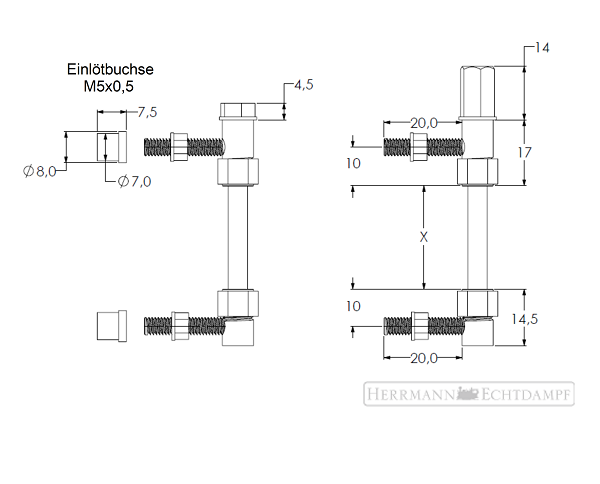

• Abmessungen: siehe Bilder

Technischer Hinweis

Zum Ablängen des Glasrohrs wird die gewünschte Schnittstelle mit einer Trennscheibe rundherum angeritzt, um eine Sollbruchstelle zu erzeugen. Anschließend kann das Rohr durch leichtes Biegen getrennt und die Schnittkante geglättet werden.

Lieferumfang

• 1 x Wasserstandanzeiger
• 2 x Glasrohr, Länge ca. 100 mm
• 2 x Kontermutter M5 x 0,5
• 2 x Kupferdichtringe

Hersteller: Herrmann Echtdampf
