RC-Gasregler zum Nachrüsten für Echtdampfmodelle

RC-Gasregler zum Nachrüsten für Echtdampfmodelle

Mit diesem RC-Gasregler lässt sich die Gaszufuhr eines gasbefeuerten Echtdampfmodells bequem und feinfühlig über die Fernsteuerung regeln.

Der vorhandene Handgasregler bleibt vollständig erhalten. Der RC-Gasregler wird zusätzlich in die bestehende Gasleitung zwischen Handgasregler und Brenner eingebaut.

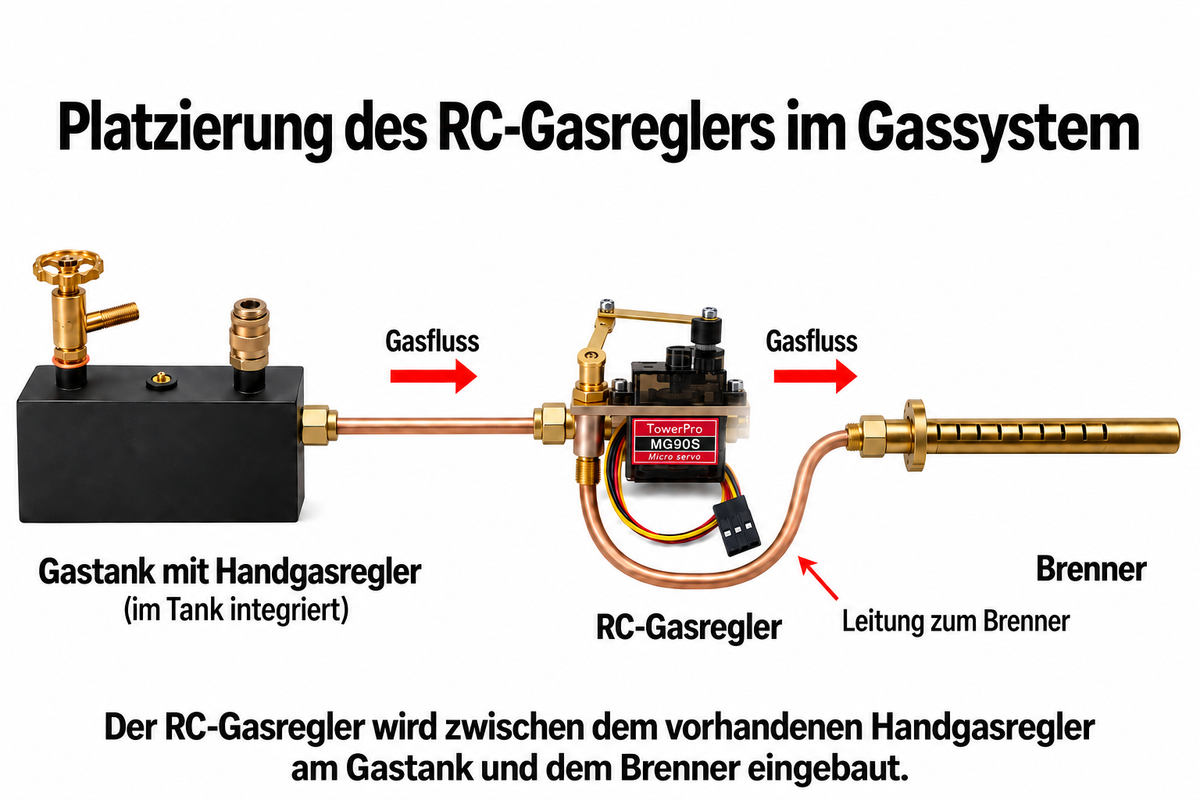

Einbau im Gassystem

Gastank → Handgasregler → RC-Gasregler → Brenner

Der Handgasregler übernimmt weiterhin die Grundeinstellung der Gaszufuhr. Über den RC-Gasregler kann die Brennerleistung anschließend während des Betriebs über die Fernsteuerung angepasst werden.

Dadurch lässt sich die Gaszufuhr sehr fein dosieren – bis hin zu einer kleinen Minimalflamme.

Produktmerkmale

• Fernsteuerbare Regelung der Gaszufuhr
• Geeignet zur Nachrüstung bestehender gasbefeuerter Echtdampfmodelle
• Einbau zwischen vorhandenem Handgasregler und Brenner
• Vorhandener Handgasregler bleibt erhalten
• Sehr feinfühlige Gasregelung
• Regelung bis hin zur Minimalflamme
• Kompakte Bauweise
• Ansteuerung über einen freien RC-Empfängerkanal
• Ein- und Ausgang mit Gewinde M5 × 0,5
• Betriebsspannung 4,8 V

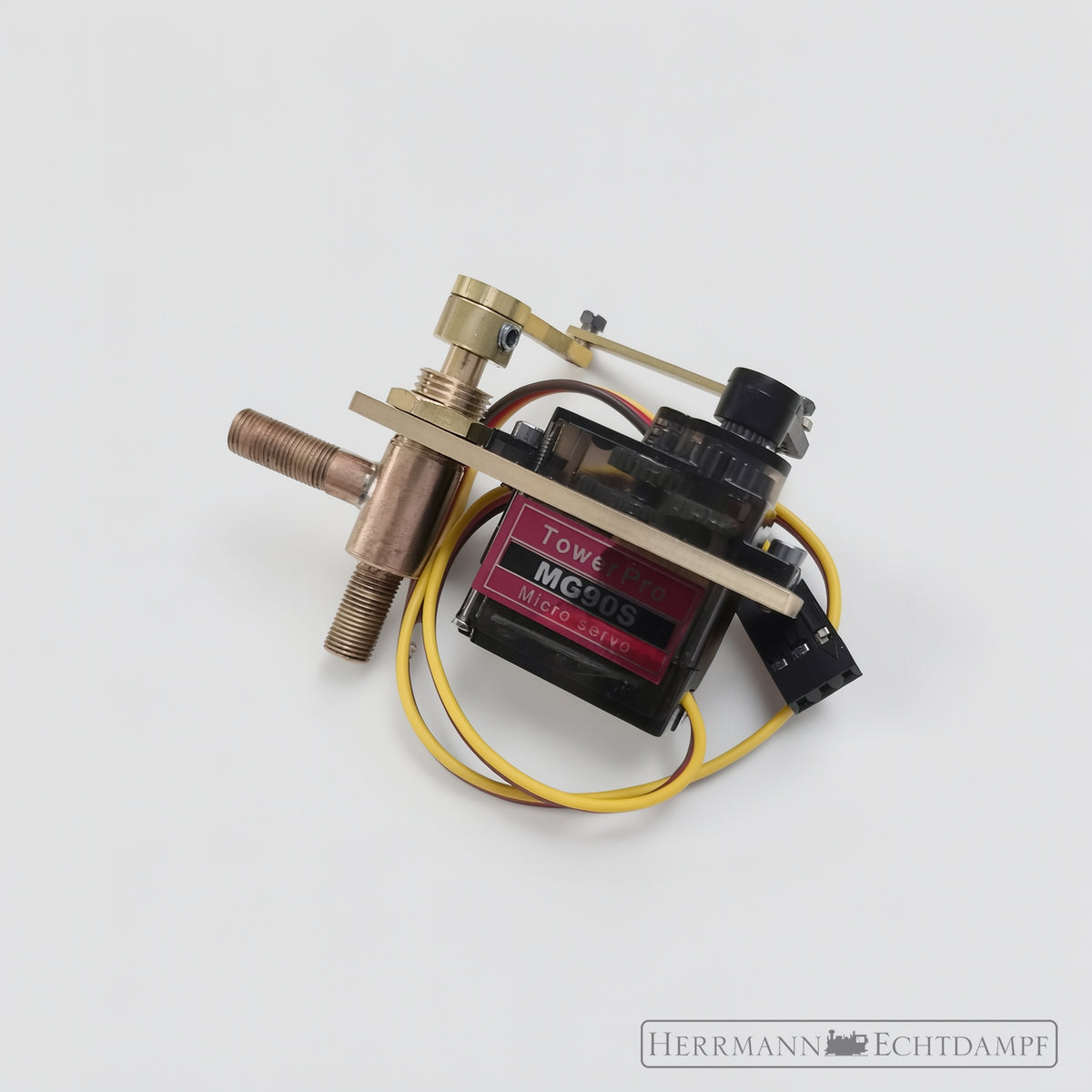

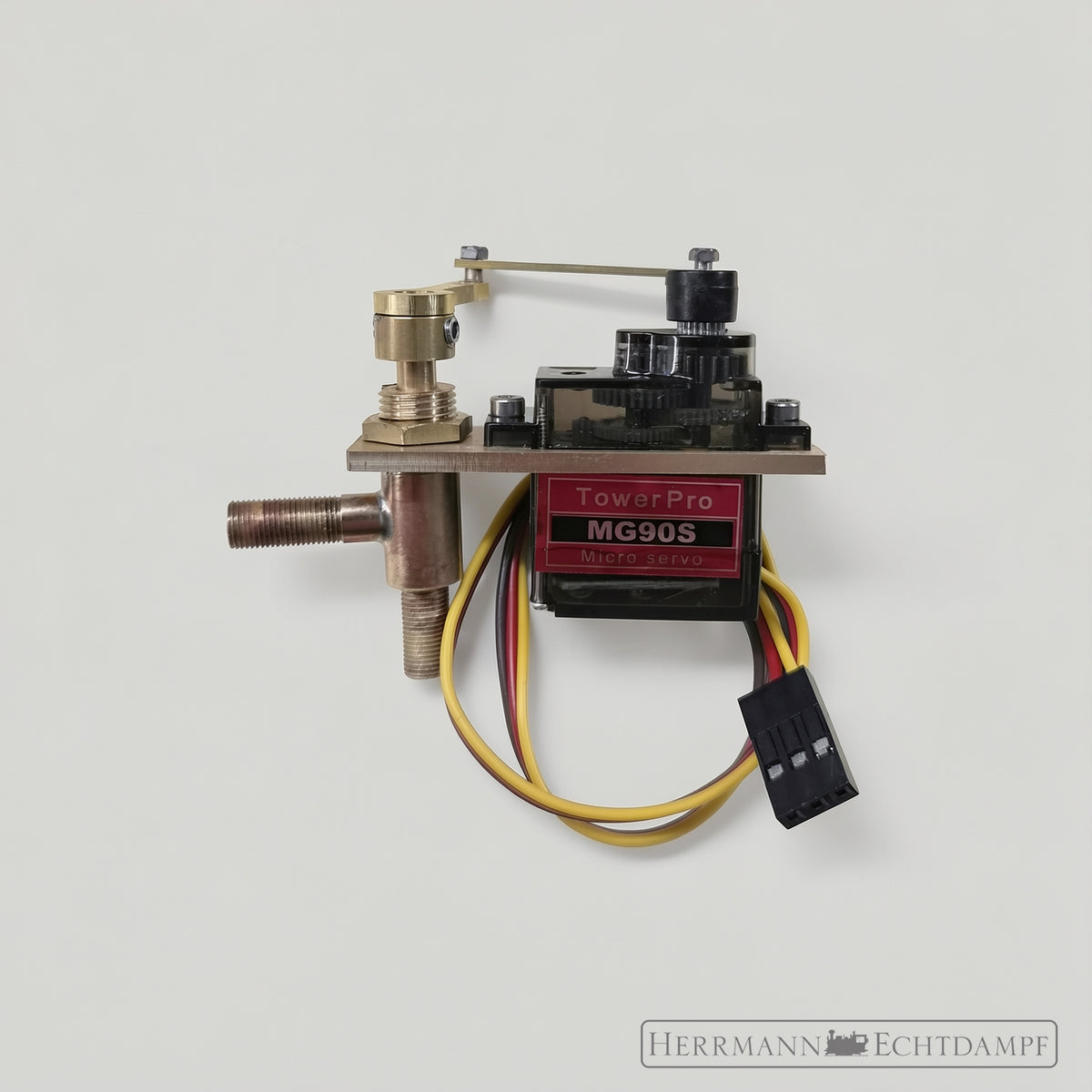

• Komplett montierte Einheit

Funktionsprinzip

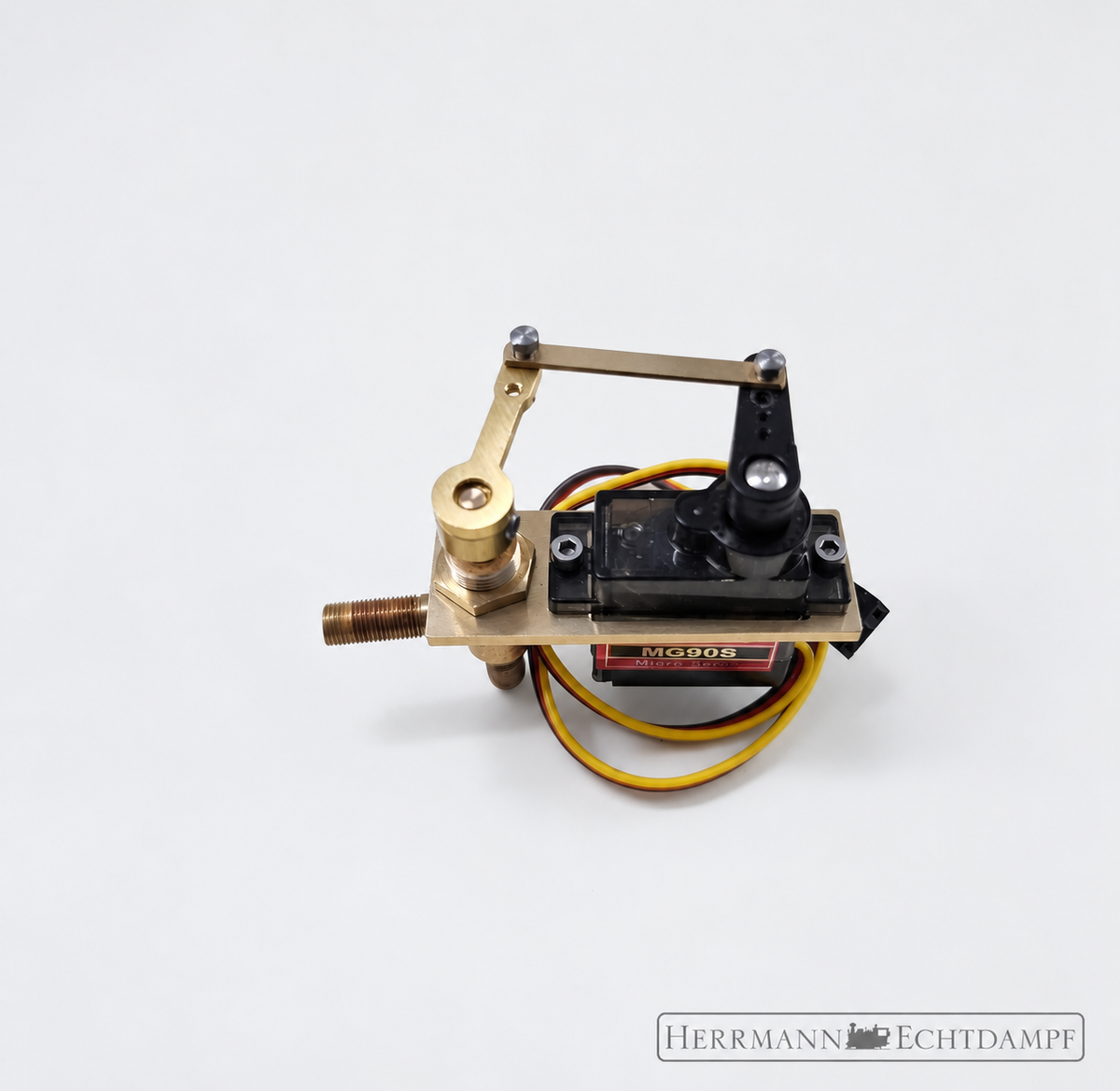

Der Servo betätigt über die mechanische Anlenkung das Gasventil des RC-Gasreglers.

Die gewünschte Stellung wird über einen freien Kanal der Fernsteuerung vorgegeben. Dadurch kann die Brennerleistung während der Fahrt an den aktuellen Dampfbedarf angepasst werden, ohne den Handgasregler manuell nachstellen zu müssen.

Anschlussleitungen nach Maß

Passende Anschlussleitungen können direkt mitbestellt werden. Die Leitungen werden individuell auf die benötigte Länge gefertigt.

Je nach Einbausituation können eine oder zwei Anschlussleitungen benötigt werden:

• Leitung 1: Handgasregler → RC-Gasregler
• Leitung 2: RC-Gasregler → Brenner

Bitte die benötigten Leitungslängen in Millimetern angeben.

Die genaue Länge sollte direkt am jeweiligen Modell gemessen werden. Dabei ist der tatsächliche Leitungsverlauf einschließlich notwendiger Bögen zu berücksichtigen.

Bestellmöglichkeiten

• RC-Gasregler ohne Anschlussleitungen
• RC-Gasregler mit 2 individuell gefertigter Anschlussleitung


Bei Bestellung mit Anschlussleitungen werden die gewünschten Längen bei der Bestellung angegeben.

Einbauposition:
zwischen Handgasregler und Brenner

Lieferumfang

• 1 × RC-Gasregler
• komplett montiert
• optional Anschlussleitung bzw. Anschlussleitungen nach Maß, je nach gewählter Ausführung

Hinweis zum Einbau

Vor dem Einbau müssen die vorhandene Gasinstallation, die Anschlussmöglichkeiten und der verfügbare Einbauraum des jeweiligen Modells geprüft werden.

Der RC-Gasregler ersetzt den vorhandenen Handgasregler nicht. Er wird zusätzlich zwischen Handgasregler und Brenner in das Gassystem integriert.

Für die individuell gefertigten Anschlussleitungen müssen die benötigten Maße vor der Bestellung am jeweiligen Modell ermittelt werden.
