Dampfregler Umbaukit für Echtdampflok Frank S 2901

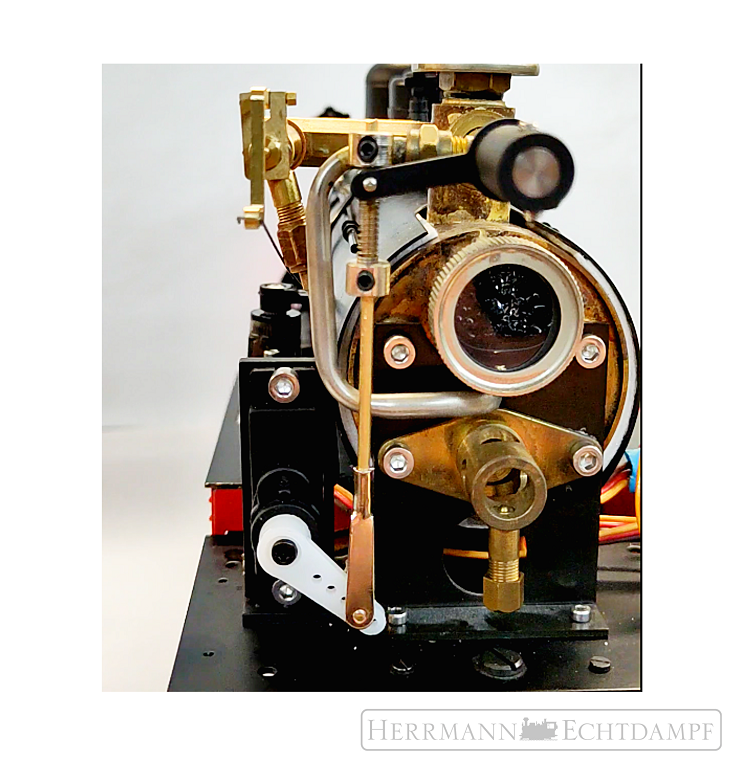

Mit diesem Frank S RC Umbaukit rüsten Sie Ihre Aster Dampflok auf eine präzise, fernsteuerbare Dampfregulierung um. Der bisherige manuelle Drehregler sowie die analoge Anzeige werden durch einen Dampfregler mit Hebelarm ersetzt, der über ein Servo angesteuert wird.

Der neue Regler wird mittels zweier Innensechskantschrauben auf der Spindel arretiert. Der Servohalter wird von unten am Bodenblech verschraubt. Die Positionen der Ø2,2 Bohrungen im Bodenblech sind den Artikelbildern zu entnehmen.

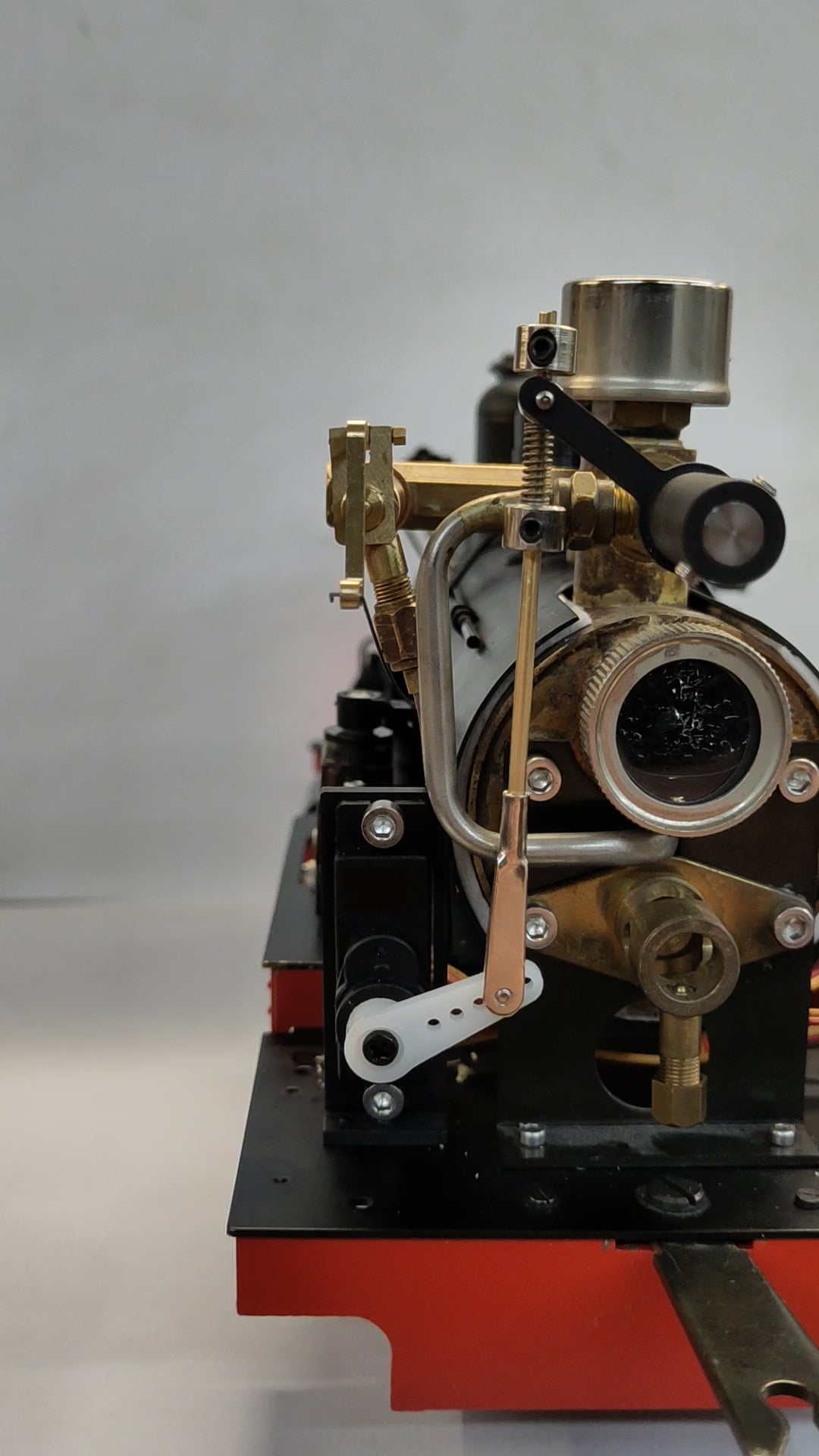

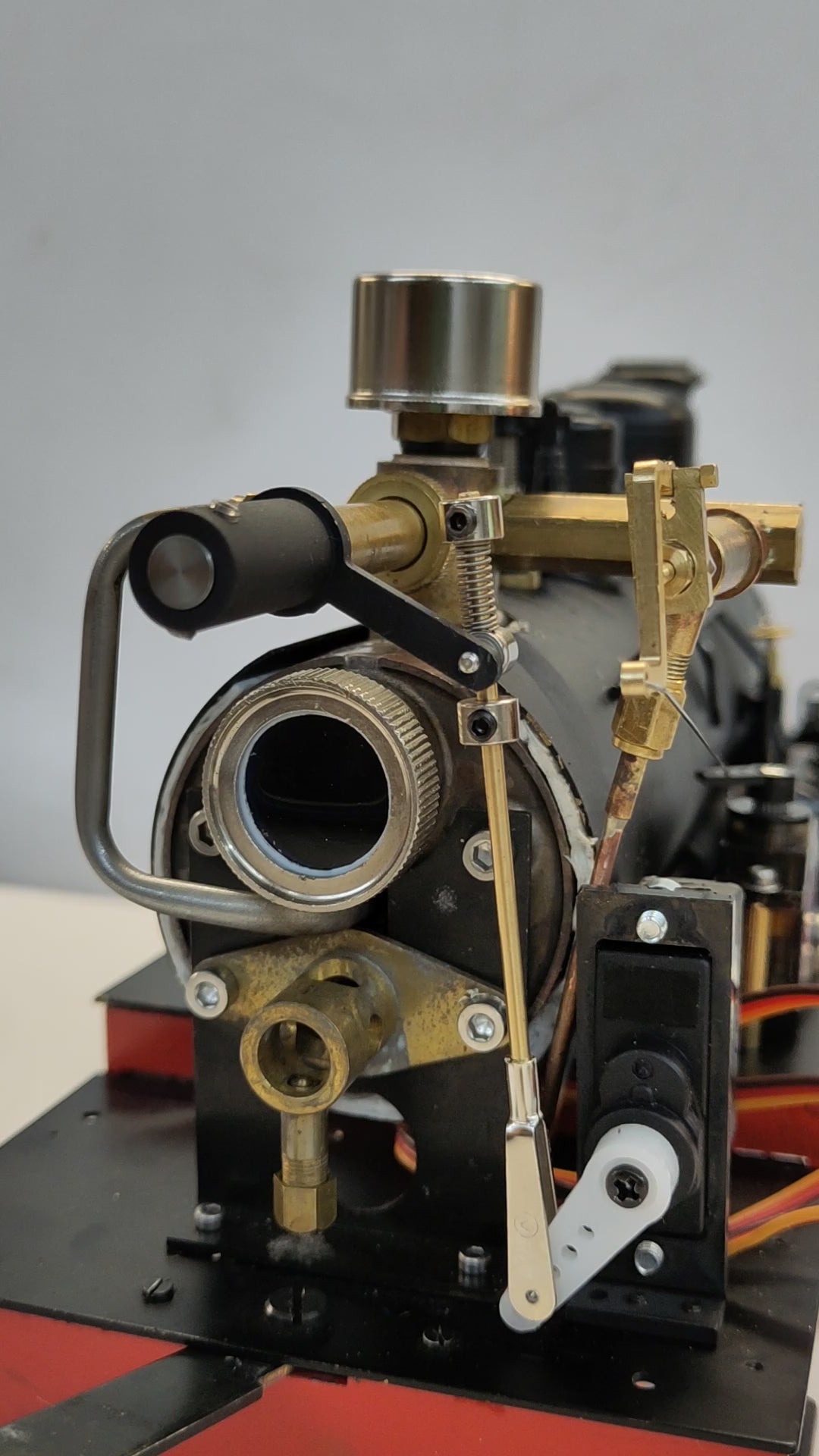

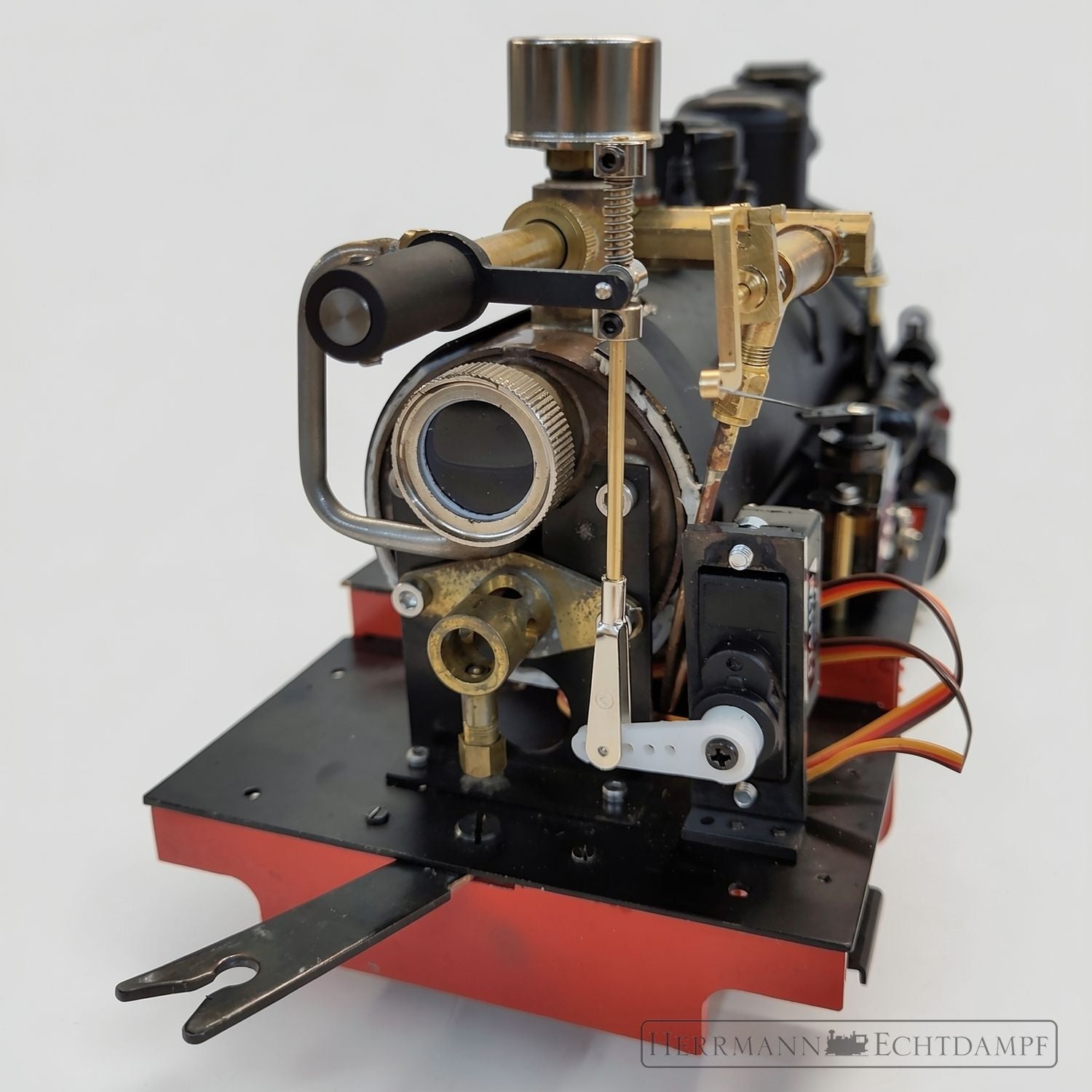

Der Servo wird im Servohalter montiert und über ein Gestänge mit dem Dampfregler verbunden. Der mitgelieferte Messingstab muss in der Länge angepasst und mit einem Gewinde versehen werden.

Hinweis zur Drehrichtung:
Der Dampfregler öffnet durch Drehen der Spindel im Uhrzeigersinn. Es ist darauf zu achten, dass die Feder in Endstellung eine leichte Vorspannung besitzt, damit die Spindel zuverlässig schließt.

Lieferumfang

• Dampfregler mit Hebelarm
• Feetech Mini Servo inkl. Servohalter
• Gestänge und Kleinteile
• Befestigungsmaterial

Technischer Hinweis

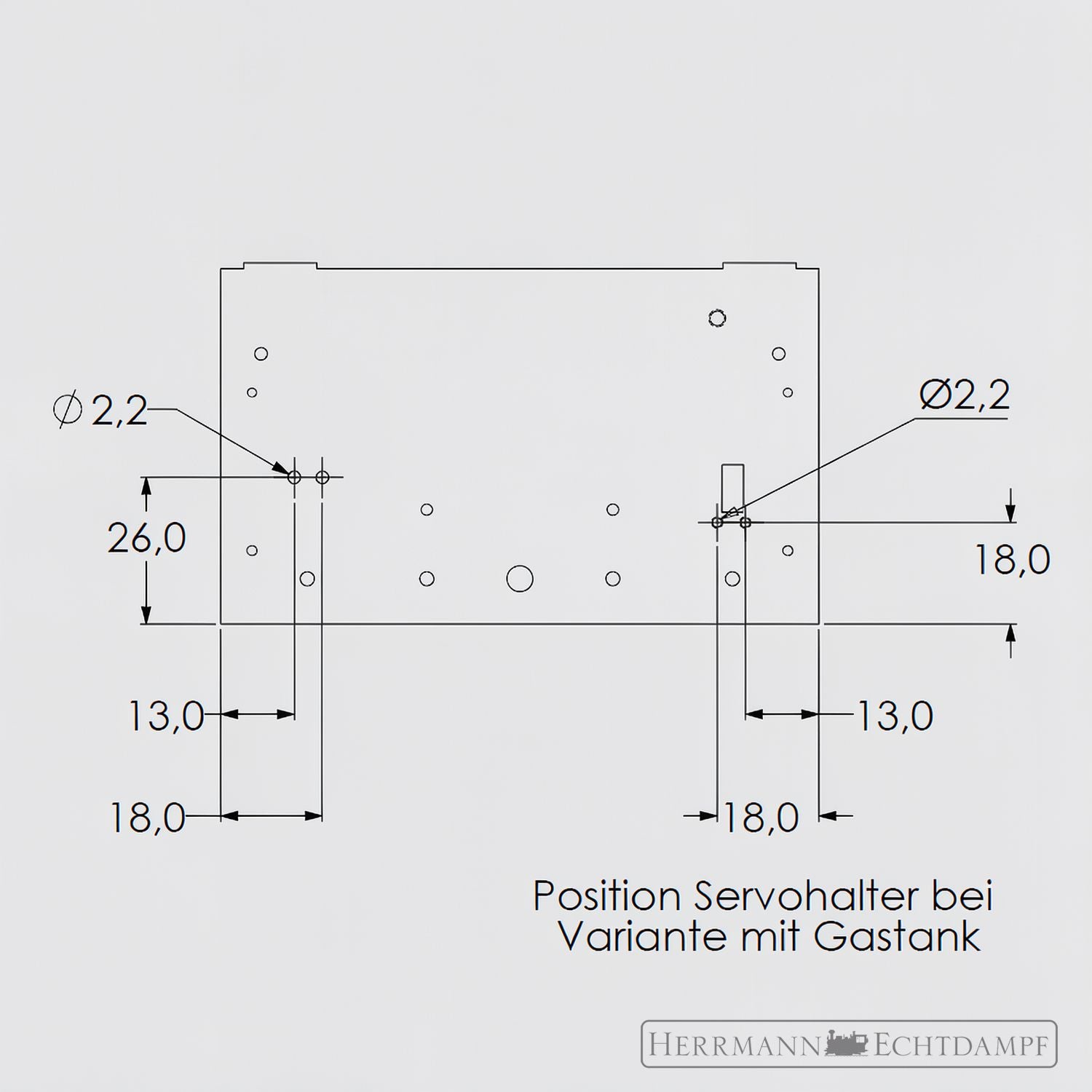

• Anreisen und Bohren der zwei Befestigungsbohrungen 2x2,2 im Bodenblech. Bemaßungen sind in den Artikelbildern dargestellt
• Messinggestänge Ablängen und Außengewinde M2 schneiden


Hinweis:
Kein Spielzeug. Nur für Echtdampfmodelle geeignet. Fachgerechter Einbau erforderlich.

Hersteller: Herrmann Echtdampf
HERRMANN ECHTDAMPF - Uwe Herrmann
Asternstraße 8
D-95195 Röslau
