Gaseinfüllsystem „Mini“ NW 1,5 mit Schnellkupplung
Gaseinfüllsystem „Mini“ NW 1,5 mit Schnellkupplung
Gaseinfüllsystem „Mini“ NW 1,5 mit Schnellkupplung
Du sparst 10%

Gaseinfüllsystem „Mini“ NW 1,5 mit Schnellkupplung

Art.-Nr.: 8120481

Besonders kompaktes Gaseinfüllsystem für Echtdampfmodelle mit Gas-Schnellkupplung NW 1,5 und M3-Anschluss. Komplett mit Gasflaschenventil, Schlauch und Kupplung. Ideal für Gastanks mit wenig verfügbarem Einbauraum.

  • Erwartete Zustellung 20.10. - 24.10.
41,90 € 46,90 €
inkl. MwSt. Versandkosten werden beim Checkout berechnet.

Auf Lager (25)

Beschreibung

Produktbeschreibung

Das Gaseinfüllsystem „Mini“ ist eine besonders kompakte Lösung zum sauberen und komfortablen Befüllen von Gastanks in Echtdampfmodellen.

Durch die kleine Gas-Schnellkupplung NW 1,5 mit M3-Anschluss eignet sich das System besonders für Gastanks und Modelle, bei denen nur wenig Einbauraum zur Verfügung steht.

Das Gaseinfüllsystem wird komplett mit Gasflaschenventil, flexiblem Schlauch und der passenden Mini-Schnellkupplung geliefert.

Technische Daten

Artikelnummer: 8120481
Ausführung: Gaseinfüllsystem „Mini“
Schnellkupplung: Gas-Schnellkupplung
Nennweite: NW 1,5
Anschlussgewinde am Gastank: M3

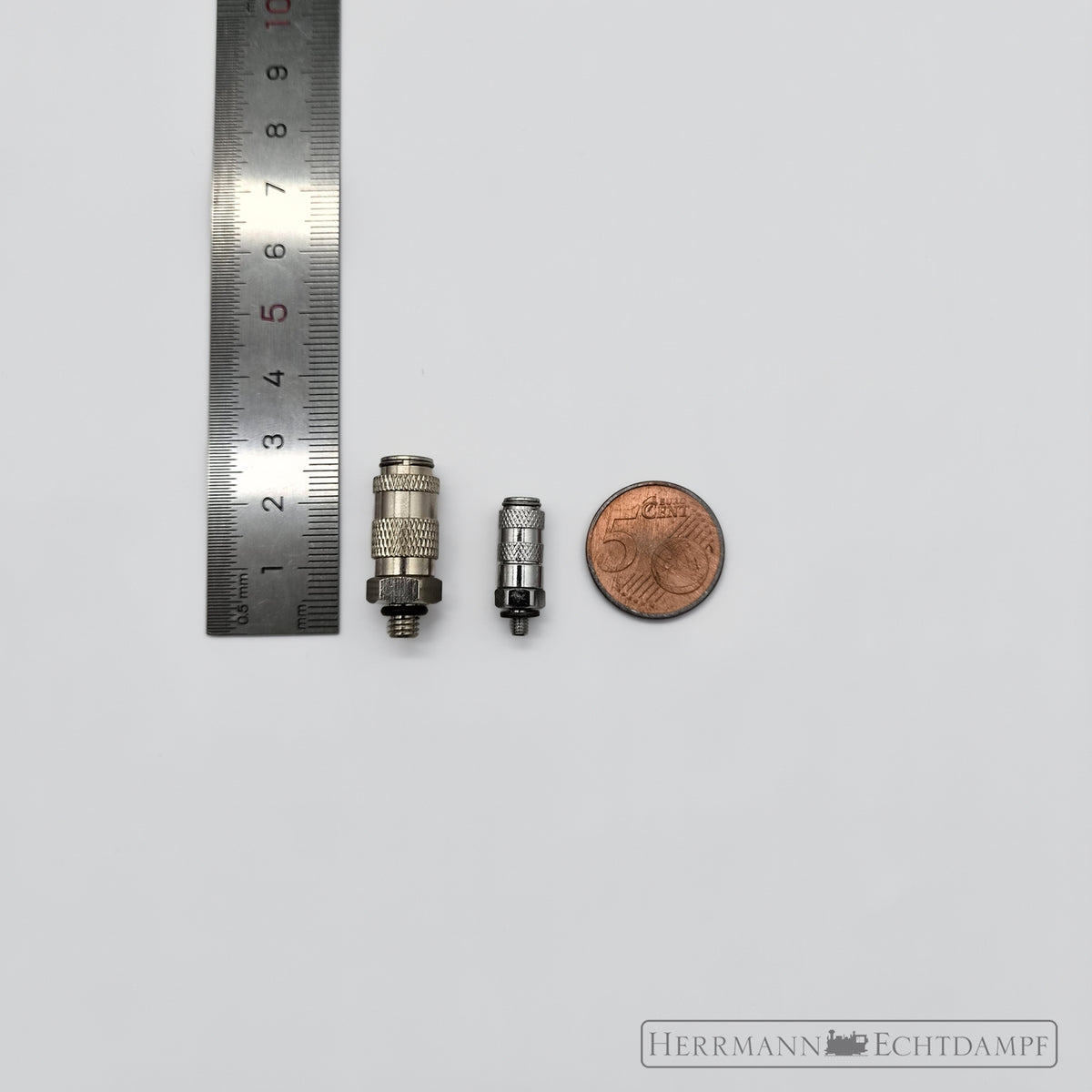

Einbaulänge der Kupplung ohne Gewinde: ca. 17,5 mm
Durchmesser der Kupplung: ca. 7,0 mm
Gasflaschenventil: Rothenberger- oder CFH-Gasflaschen
Einsatzbereich: Gastanks in Echtdampfmodellen
Besonderheit: besonders kompakte und platzsparende Bauform

Eigenschaften

  • Besonders kompakte Bauform
  • Gas-Schnellkupplung NW 1,5
  • M3-Anschluss für den Gastank
  • Kupplungsdurchmesser nur ca. 7,0 mm
  • Komplett mit Gasflaschenventil und Schlauch
  • Gasflaschenventil für Rothenberger- oder CFH-Gasflaschen
  • Ideal für beengte Einbausituationen
  • Geeignet für Neuaufbauten und Nachrüstungen von Echtdampfmodellen

Funktion

Das Gaseinfüllsystem ermöglicht ein komfortables Befüllen des Gastanks über eine Schnellkupplung. Zum Befüllen wird der Stecker des Gaseinfüllsystems mit der am Gastank montierten Mini-Schnellkupplung verbunden.

Nach dem Befüllen kann die Verbindung wieder einfach getrennt werden. Durch die geringe Baugröße der NW-1,5-Kupplung benötigt der Anschluss am Gastank nur sehr wenig Platz.

Montagehinweis

Achtung: Aufgrund des kleinen M3-Anschlussgewindes ist beim Einschrauben der Schnellkupplung besonders auf das Anzugsmoment zu achten.

Die Kupplung nur handfest anziehen. Ein zu hohes Anzugsmoment kann das kleine Anschlussgewinde beschädigen.

Wir empfehlen, das Gewinde zusätzlich mit einer geeigneten Loctite-Gewindedichtung abzudichten.

Nach der Montage müssen sämtliche gasführenden Verbindungen vor der Inbetriebnahme fachgerecht auf Dichtheit geprüft werden.

Einsatzbereich

Geeignet zum Befüllen von Gastanks in Echtdampflokomotiven und anderen gasbetriebenen Echtdampfmodellen mit entsprechendem M3-Anschluss. Durch die besonders kompakte Bauweise eignet sich das System auch für kleine Führerhäuser und andere beengte Einbausituationen.

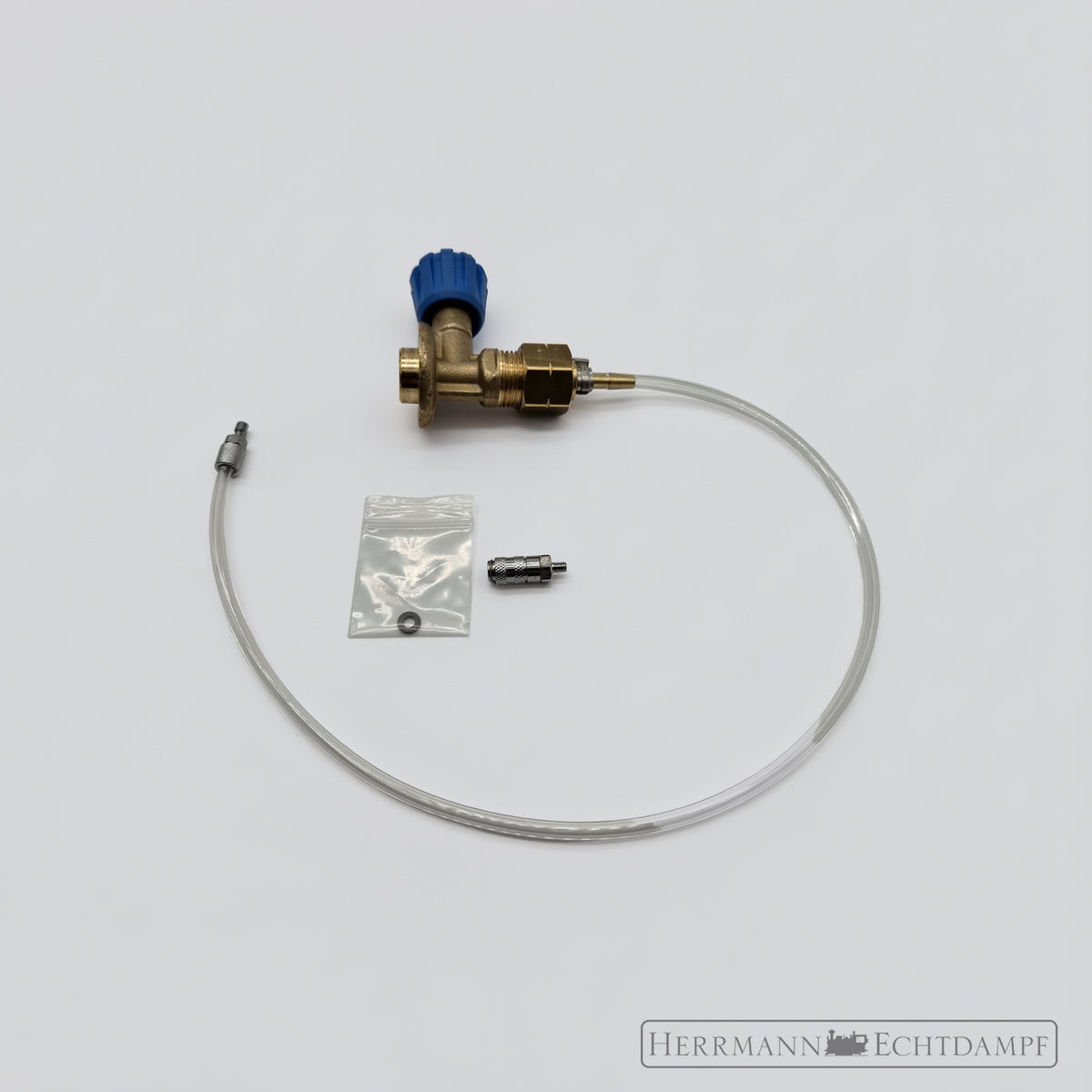

Lieferumfang

1 × Gasflaschenventil
1 × Gasschlauch mit Anschlüssen
1 × Stecker für Gas-Schnellkupplung
1 × Mini-Gas-Schnellkupplung NW 1,5 mit M3-Anschluss
1 × passende Dichtung

Hinweis

Nur für geeignete Gastanks und gasbetriebene Echtdampfmodelle verwenden. Montage und Betrieb gasführender Bauteile müssen fachgerecht erfolgen. Alle Verbindungen sind vor der Inbetriebnahme auf Dichtheit und sichere Funktion zu prüfen.
