Frank S Gastank fürs Führerhaus – Nachrüstsatz mit Mini-Gaseinfüllsystem
-
Erwartete Zustellung 20.10. - 24.10.
Beschreibung
Beschreibung
Produktbeschreibung

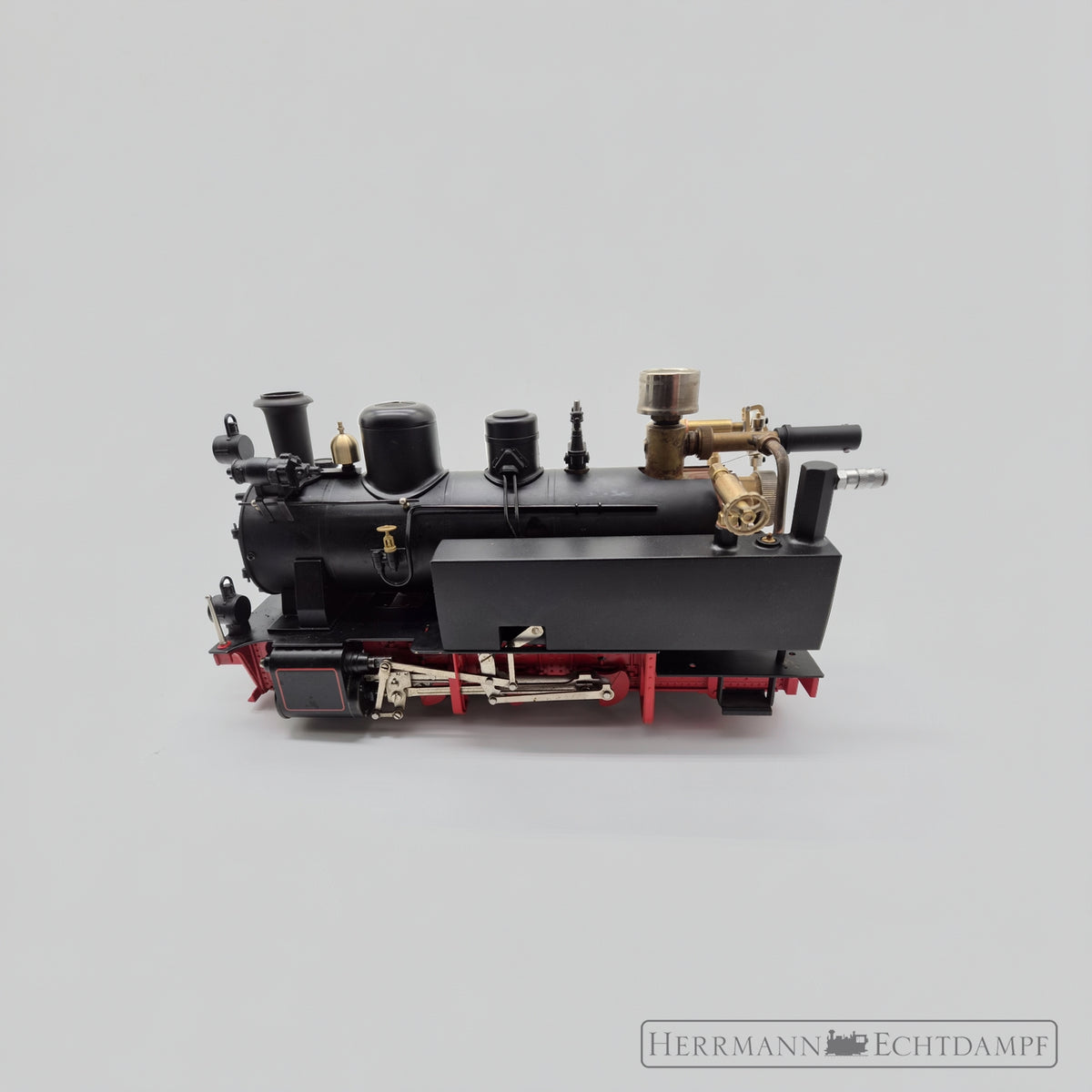

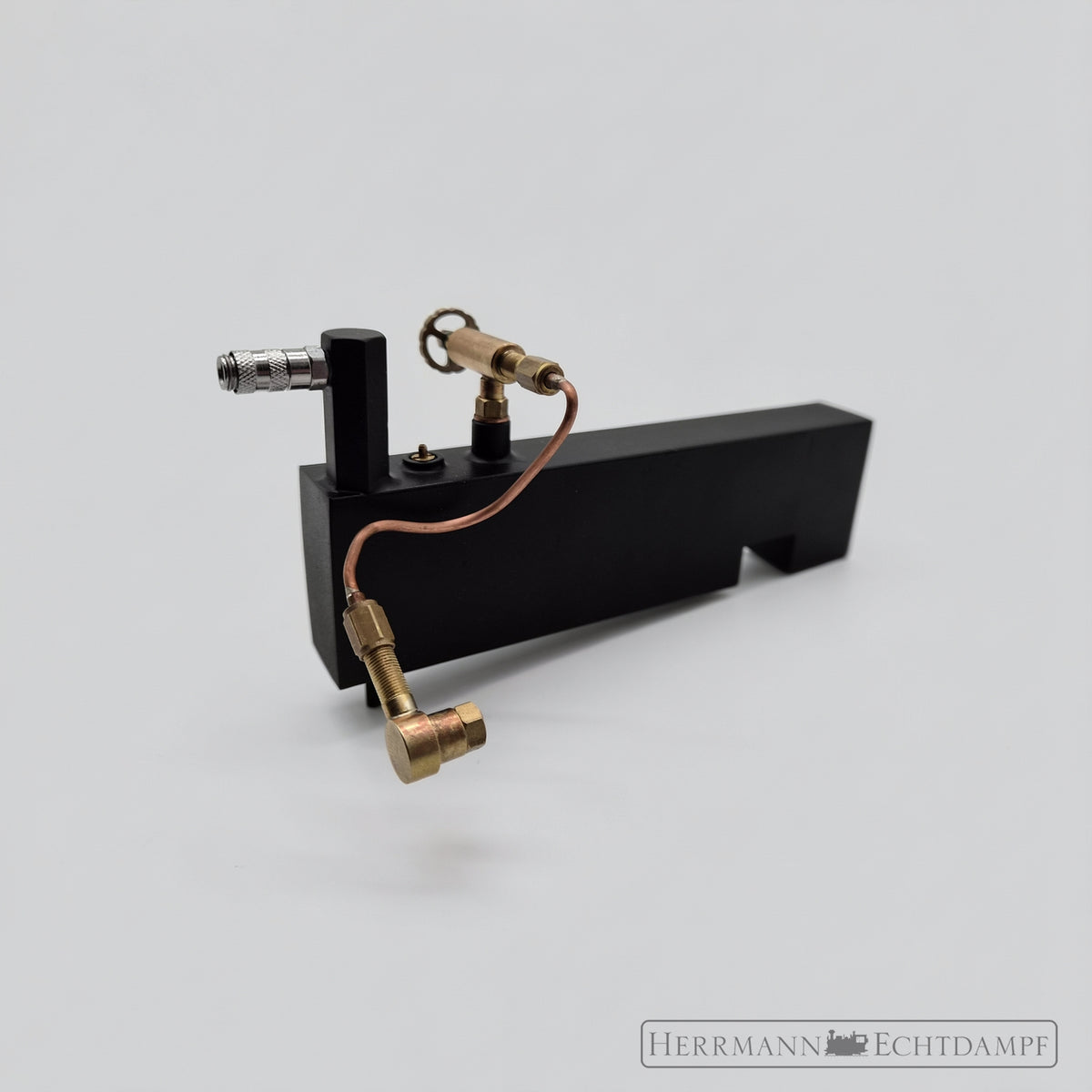

Kompletter Gastank-Nachrüstsatz für die Frank S. Der bisher im Tender untergebrachte Gastank wird durch einen speziell angepassten Gastank im Führerhaus ersetzt.
Der neue Gastank wird einfach in das vorhandene Gehäuse eingesetzt. Bohren, Verschrauben oder eine zusätzliche Befestigung sind nicht erforderlich.
Durch die Position im Führerhaus befindet sich der Gastank unmittelbar im Bereich der Kesselabwärme. Dadurch wird der Tank während des Betriebs temperiert und einer Vereisung des Gastanks entgegengewirkt.
Der bisherige Gastank im Tender kann vollständig entfernt werden. Damit entfällt auch das bislang zur Temperierung des Tender-Gastanks benötigte Wasser im Tender.
Komplettes Gassystem

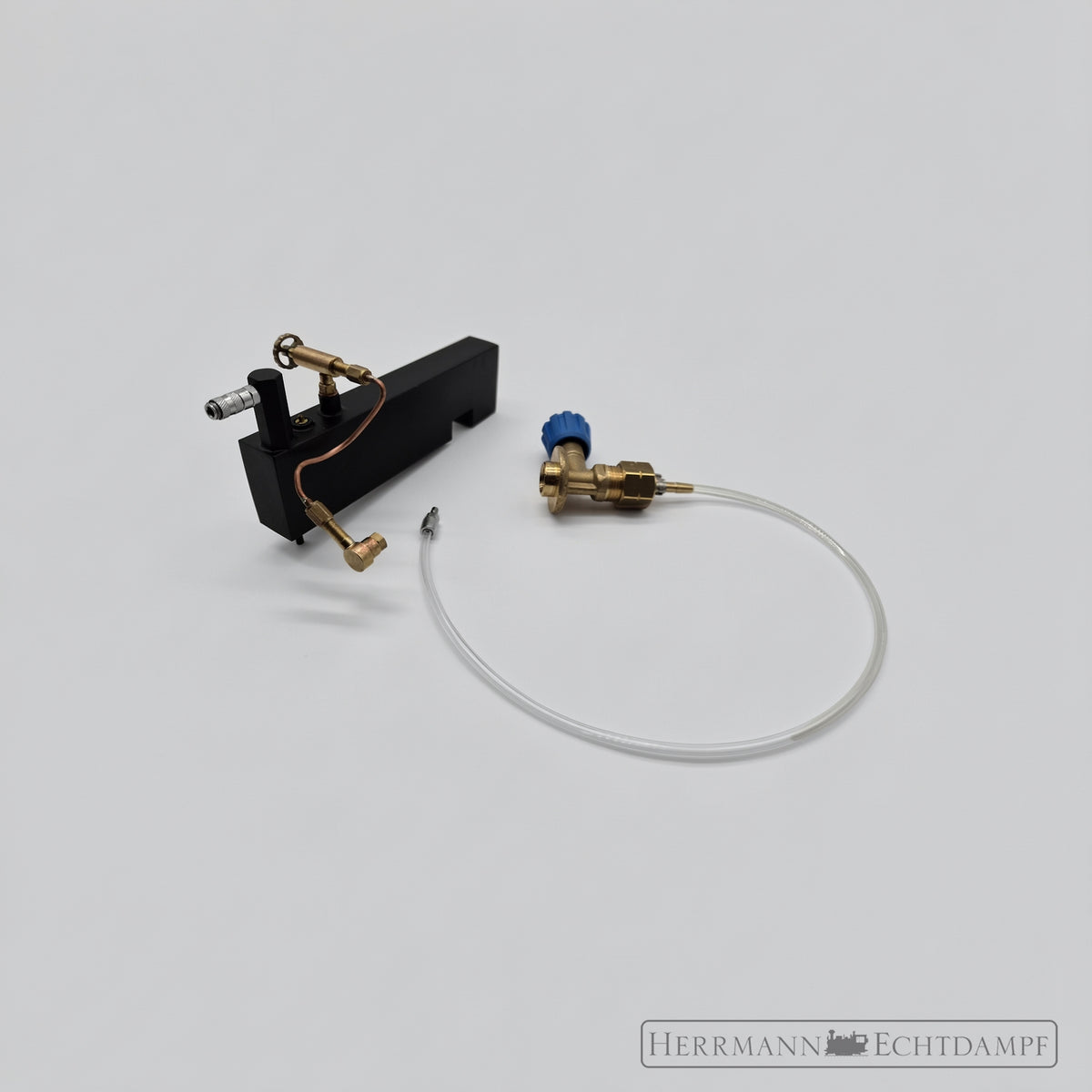

Der Nachrüstsatz wird bereits mit unserem neuen, besonders platzsparenden Mini-Gaseinfüllsystem mit Schnellkupplung geliefert.
Zum Lieferumfang gehören außerdem der komplette Gasdüsenstock, eine 0,2-mm-Gasdüse mit Sinterfilter sowie die passende Gasleitung.

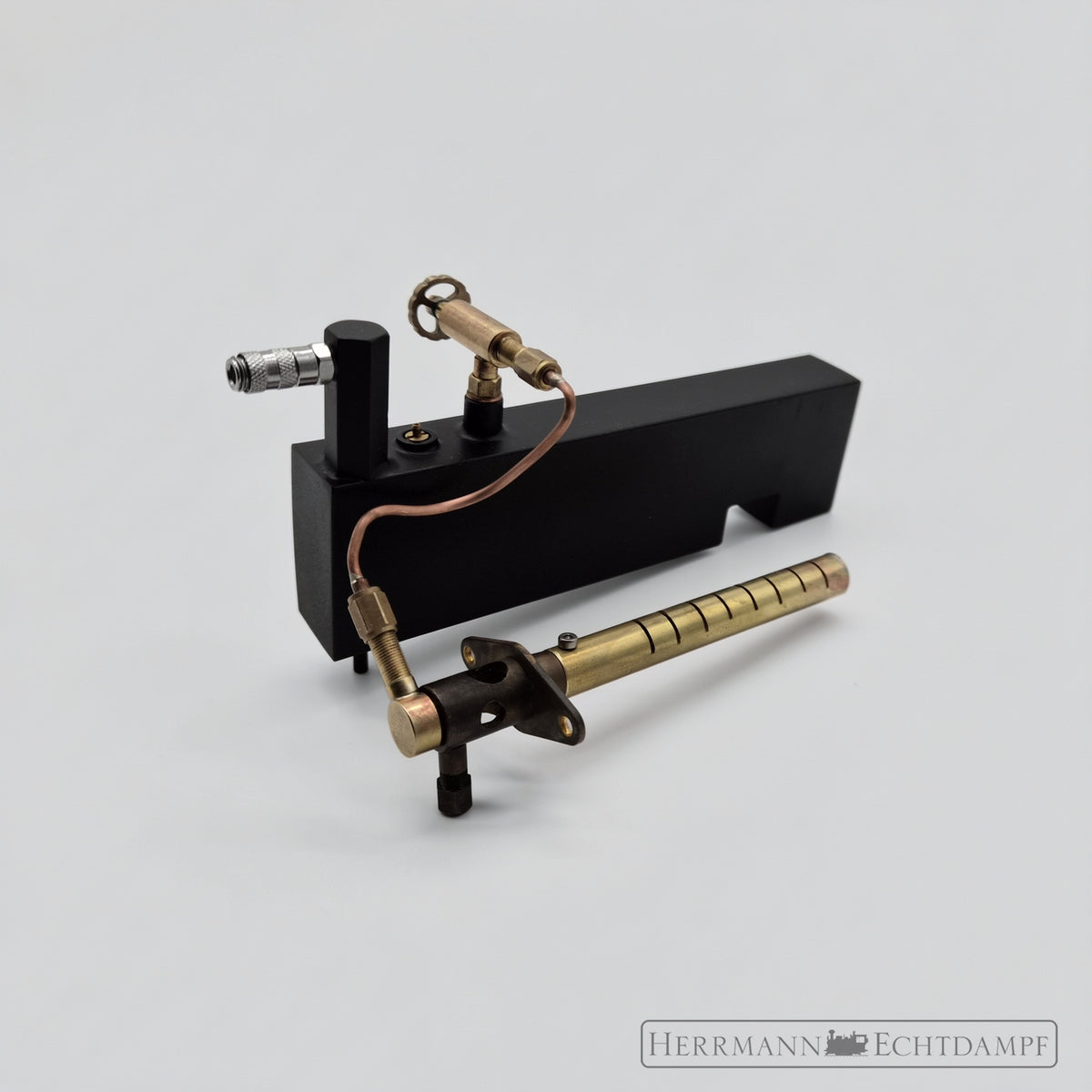

Optional ist der Nachrüstsatz zusätzlich mit passendem Brenner erhältlich.
Technische Daten
Artikelnummer: 209101
Passend für: alle Frank S Modelle
Einbauposition: Führerhaus
Material Gastank: Messing
Rechnerischer Tankinhalt: ca. 80 ml
Herstellung: hartgelötet
Abmessungen Gastank: ca. 145 × 20 × 40 mm
Brennstoff: Butan/Propan-Gemisch 70/30
Gasdüse: Ø 0,2 mm
Gasdüse: mit Sinterfilter
Gaseinfüllsystem: Mini-Gaseinfüllsystem mit Schnellkupplung
Gasleitung: im Lieferumfang enthalten
Druckprüfung
Jeder Gastank wird vor der Auslieferung einzeln hydraulisch geprüft.
Prüfdruck: 10 bar Wasserdruck
Prüfverfahren: hydraulische Prüfung auf der Hydraulikpresse
Prüfdauer: 15 Minuten
Einbau
Der Einbau ist besonders einfach ausgeführt. Der vorhandene Gastank im Tender wird entfernt und der neue Gastank in das Führerhaus eingesetzt.
Der Führerhaus-Gastank wird lediglich in das vorhandene Gehäuse eingesteckt. Es sind keine zusätzlichen Bohrungen und keine Verschraubung des Gastanks erforderlich.

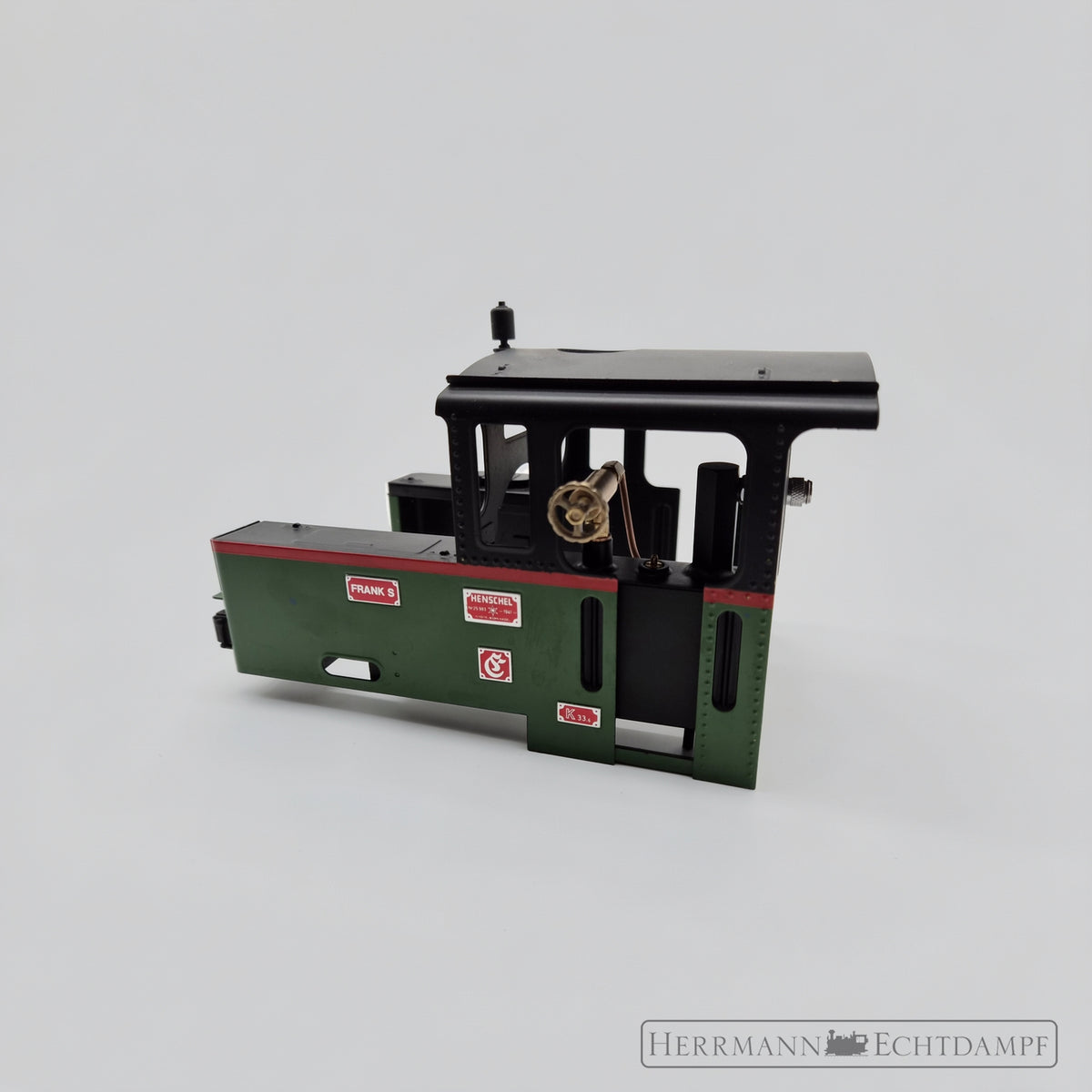

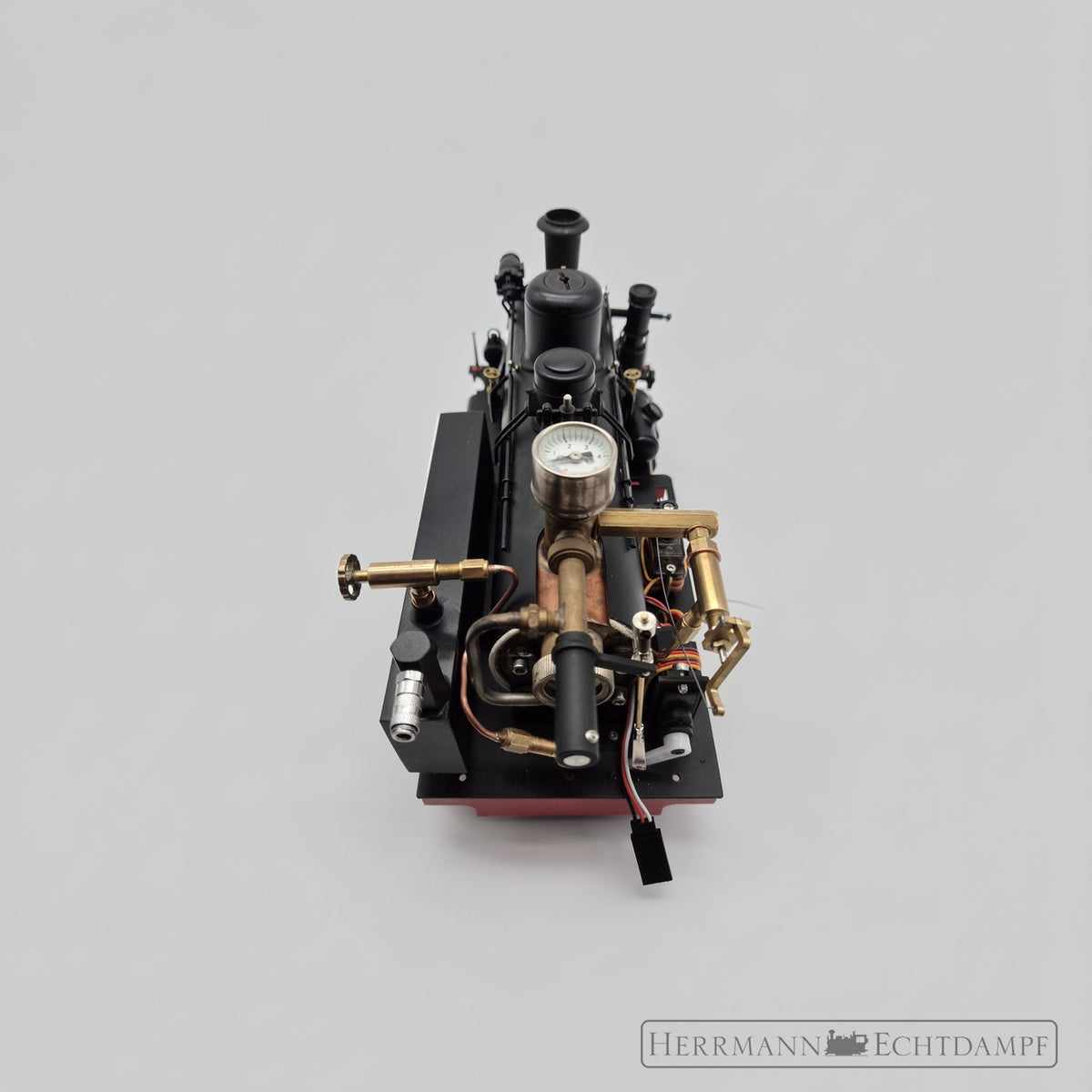

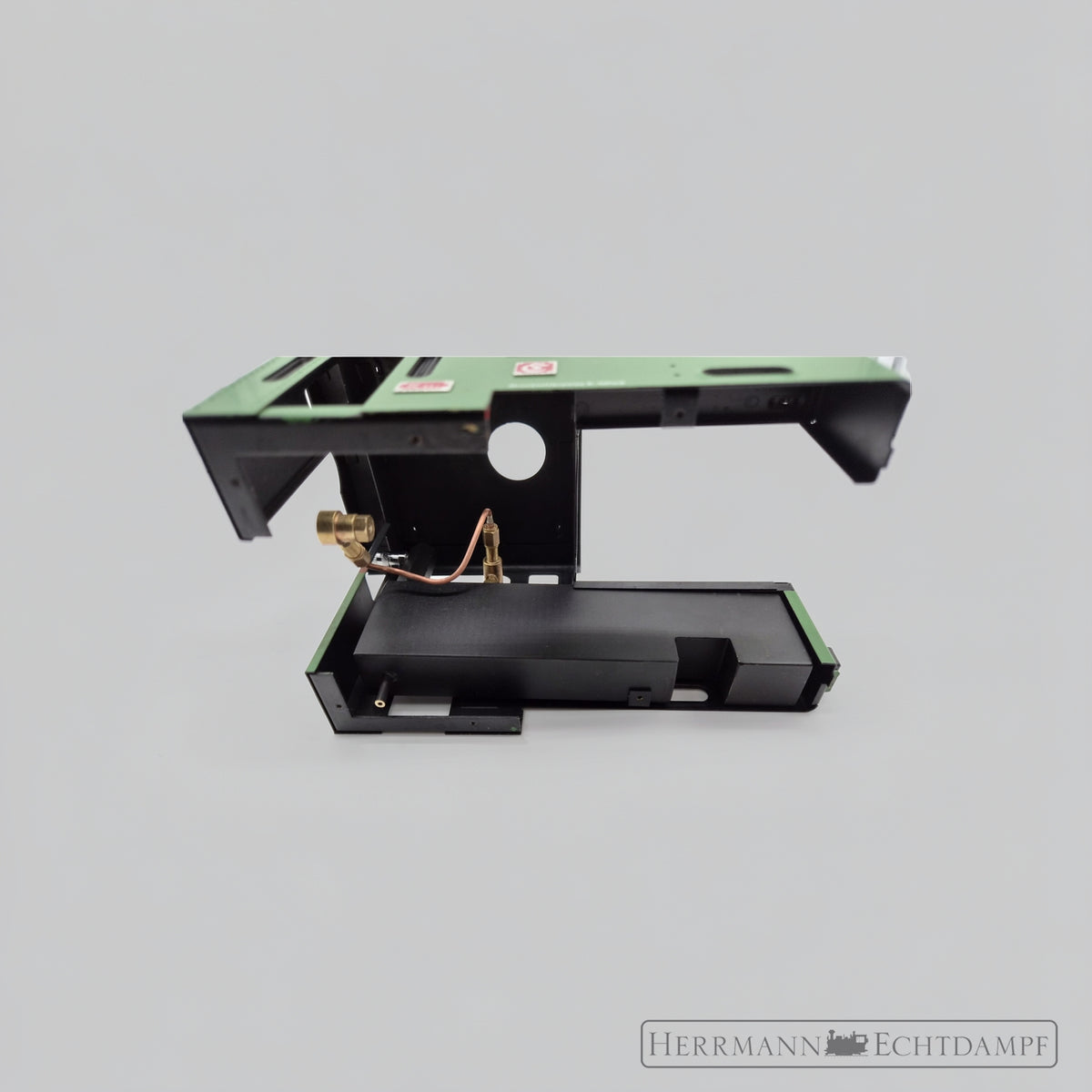

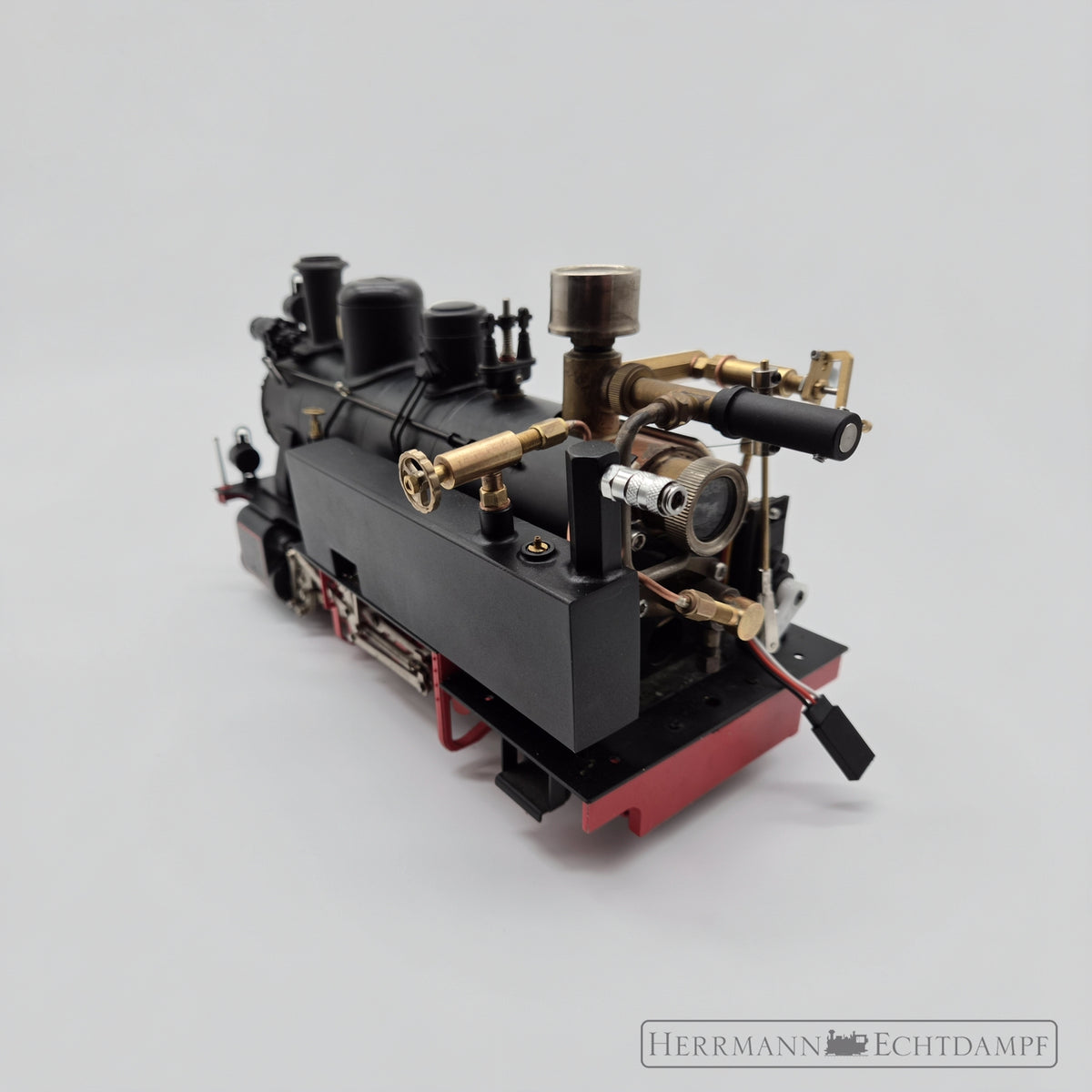

Der Einbau und die Positionierung der einzelnen Komponenten sind auf den Artikelbildern dargestellt.
Vorteile des Führerhaus-Gastanks
- Gastank nicht mehr im Tender untergebracht
- Temperierung durch die Abwärme des Kessels
- Verringerte Vereisungsneigung des Gastanks
- Kein Wasser zur Temperierung des Gastanks im Tender mehr erforderlich
- Kein Bohren am Modell notwendig
- Keine Verschraubung des Gastanks notwendig
- Einfaches Einstecken in das vorhandene Gehäuse
- Platzsparendes Mini-Gaseinfüllsystem
- Schnellkupplung zum komfortablen Befüllen
- 0,2-mm-Gasdüse mit Sinterfilter
- Jeder Gastank einzeln mit 10 bar Wasserdruck geprüft
Lieferumfang – ohne Brenner
1 × Gastank für das Führerhaus der Frank S
1 × Mini-Gaseinfüllsystem mit Stecker NW1,5
1 × Gasdüsenstock
1 × Gasdüse Ø 0,2 mm mit Sinterfilter
1 × passende Gasleitung
Lieferumfang – mit Brenner
1 × Gastank für das Führerhaus der Frank S
1 × Mini-Gaseinfüllsystem mit Stecker NW1,5
1 × Gasdüsenstock
1 × Gasdüse Ø 0,2 mm mit Sinterfilter
1 × passende Gasleitung
1 × passender Brenner
Nicht enthalten ist der Gasdüsenstockhalter, der am Kessel angeschraubt wird.
Hinweis
Der Artikel ist für die Nachrüstung einer Frank S vorgesehen. Arbeiten an gasführenden Bauteilen dürfen nur fachgerecht durchgeführt werden. Nach dem Einbau ist das komplette Gassystem vor der Inbetriebnahme auf Dichtheit und sichere Funktion zu prüfen.
