Dampfpfeifenventil

Artikel-Nr. 812084

• Dampfpfeifenventil
• Gewindeanschlüsse
  • M5x0,5 für Dampfverteiler inklusive Dichtscheibe und Kontermutter
  • M5x0,5 und Ansenkung für Dampfleitung

• Inklusive S-förmigen Hebel mit Seilzugbohrung für Servogestänge
• Für die Betätigung genügt ein Micro Servo wie MG90S

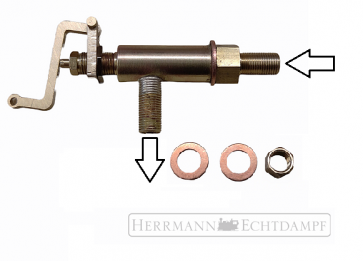

• Betätigung üblicherweise über einen Seilzug realisiert. (siehe Bild)
• Abmessungen: ca. 40x10x20
• 100% Funktionsprüfung vor Versand

Technischer Hinweis:

Durch Betätigen des Stößels mit Hilfe des S-förmigen Hebels, öffnet sich das innenliegende Ventil und lässt den Dampf vom Kessel in Richtung der Dampfpfeife strömen. Wichtig dabei ist die Anschlussrichtung des Ventils zu beachten, da es sonst zu Leckage kommen kann.

Lieferumfang:

• Dampfpfeifenventil
• 2x Kupferscheibe
• 1x Mutter M5x0,5
